KRAN AIR OTOMATIS

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Komponen

3. Dasar Teori

4. Prinsip Kerja

5. Rangkaian Simulasi

6. Video

7. Link Download

KRAN AIR OTOMATIS

1. Tujuan [kembali]

• Mampu memahami tentang sensor.
• Mampu memahami rangkaian.
• Mampu menggunakan proteus dan mengaplikasikannya.

2. Komponen [kembali]

• Sensor Infrared

Berfungsi untuk mendeteksi benda yang berada didekatnya.

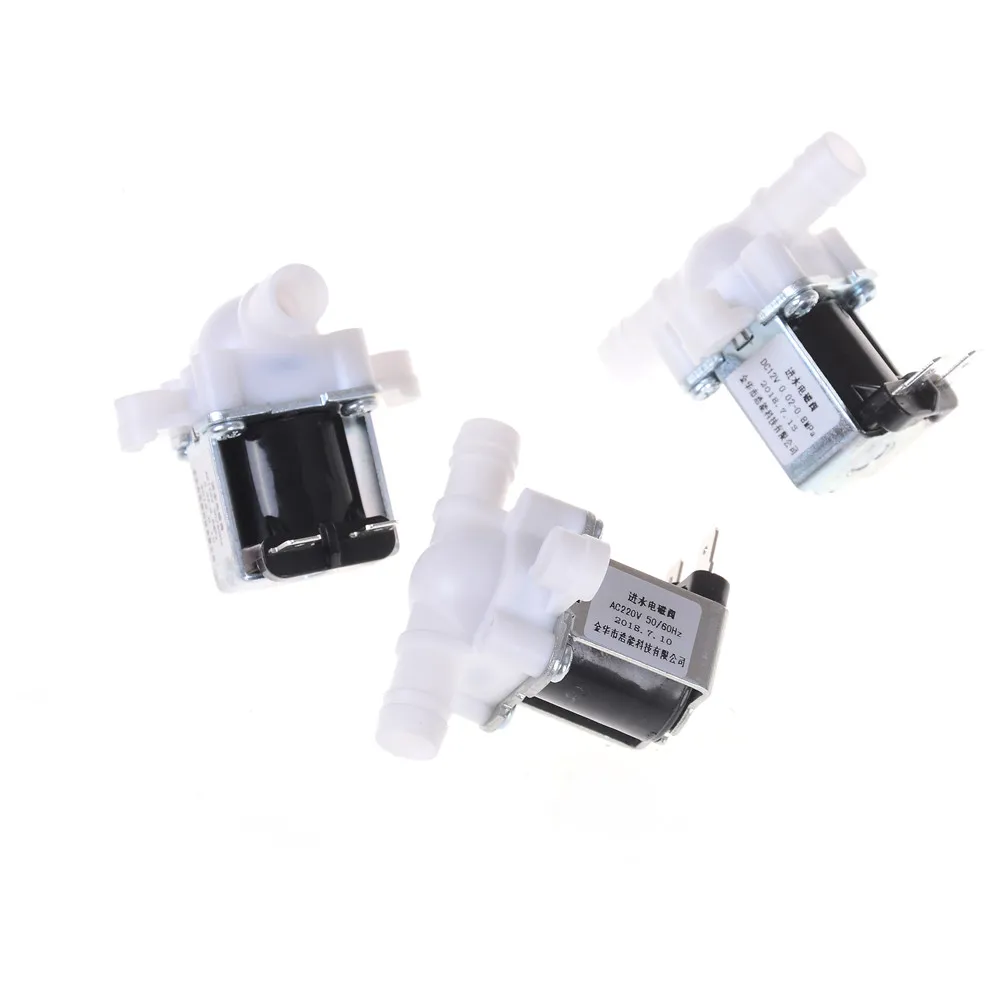

• Solenoid Valve
  Solenoid valve berfungsi untuk keran atau katup  air, yang dikendalikan dengan arus listrik baik AC maupun DC melalui kumparan / selenoida.



• Baterai

Berfungsi untuk mensuplai tegangan pada rangkaian.

• Dioda

Dioda berfungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya.

• Resistor

Resistor memiliki nilai hambatan yang berfungsi untuk menghambat dan mengatur arus listrik yang mengalir dalam rangkaian. Resistor memiliki dua pin untuk mengukur tegangan listrik dan arus listrik dengan resistensi tertentu yang dapat menghasilkan tegangan listrik diantara kedua pin. Nilai tegangan terhadap resensi berbanding lurus dengan arus yang mengalir.

• Relay

Prinsip dari relay yaitu ketika arus mengalir ke relay maka relay terhubung, sedangkan ketika arus tidak ada, maka relay akan terputus.

• Transistor

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.

• Ground

Ground adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika.

3. Dasar Teori [kembali]

Sensor infrared

Infrared (IR) detektor atau sensor inframerah adalah komponen elektronika yang dapat mengidentifikasi cahaya inframerah (infrared, IR). Sensor infrared atau detektor infrared saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor infrared digital yang di dalamnya terdapat fotodiode dan penguat (amplifier).

Sistem sensor infrared pada dasarnya menggunakan infrared sebagai media untuk komunikasi data antara receiver dan transmitter. Sistem akan bekerja jika sinar infra merah yang dipancarkan terhalang oleh suatu benda yang mengakibatkan sinar infrared tersebut tidak dapat terdeteksi oleh penerima.

Selenoid Valve

Fungsi solenoid valve adalah untuk mematikan, melepaskan, dan mendistribusikan. Selenoid valve adalah katup yang digerakan energi listrik melalui solenoida, penggeraknya adalah kumparan yang berfungsi untuk menggerakan piston yang dapat digerakan oleh arus AC maupun DC, solenoid valve pneumatik solenoida mempunyai lubang masukan, lubang keluaran dan lubang buang. Fungsi lubang masukan adalah tempat udara bertekanan masuk, sedangkan lubang keluar berfungsi untuk tempat tekanan angin keluar yang dihubungkan ke pneumatik, dan lubang buang berfungsi sebagai saluran untuk mengeluarkan udara bertekanan yang pindah posisi ketika solenoid valve pneumatic bekerja. Terdapat banyak jenis solenoid valve dan macamnya tergantung tipe dan kegunannya, solenoid valve dibedakan menjadi dua jenis yaitu solenoid valve single coil dan solenoid valve double coil. Solenoid valve digunakan pada banyak aplikasi. Solenoid valve memiliki switching cepat dan aman, keandalan yang tinggi, awet, kompatibilitas media yang baik dari bahan yang digunakan, daya kontrol yang rendah dan desain yang kompak. Fungsi solenoid valve adalah untuk menggerakan tabung cylinder, piston valve dan blow zet valve.

4. Prinsip Kerja [kembali]

    Keran otomatis menggunakan sensor infrared sebagai pendeteksi benda yang mendekat, apabila tangan mendekati sensor maka input akan diolah IR menjadi output maka transistor di dekat IR akan tersaturnasi dan  collectornya akan menjadi base/saklar untuk trasistor di dekat relay yang apabila basenya sudah memenuhi akan menjadi sort circuit dari kolektor ke emitor sehingga relay bekerja dan solenoide valve hidup sesuai fungsinya.

5. Rangkaian [kembali]

6. Video [kembali]

7. Link Download [kembali]

Download file rangkaian disini

Download file video disini

Download datasheet disini

Download materi disini
