TP 1 M2 uP & uC

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Rangkaian

3. Flowchart

4. Listing Program

5. Video

6. Link Download

1. Kondisi [kembali]

    Percobaan 1 Kondisi 1

    Buatlah vehicle maju

2. Rangkaian Simulasi [kembali]



Prinsip Kerja

Arduino Uno sebagai mikrokontroler, dimana Pin 10 dan 9 terhubung dengan input 1 dan input 2 pada motor driver. Pada motor driver, output 1 dan output 2 terhubung pada motor dc.

Untuk membuat vehicle maju, maka pada coding program Arduino Uno in 1 diset HIGH dan in 2 LOW, sehingga Vehicle bergerak maju.

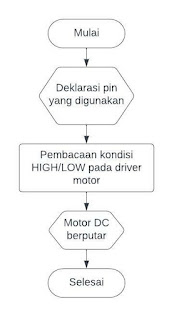

3. Flowchart [kembali]

4. Listing Program [kembali]

#define in1 10 //Deklarasi pin 10 sebagai input 1

#define in2 9 //Deklarasi pin 9 sebagai input 2

void setup() { //Semua kode dalam fungsi ini di eksekusi sekali

  pinMode(in1, OUTPUT); //Deklarasi in1 sebagai OUTPUT

  pinMode(in2, OUTPUT); //Deklarasi in2 sebagai OUTPUT

}

void loop() { //Semua kode dalam fungsi ini dieksekusi berulang

  digitalWrite(in1, HIGH); //in1 diberi logika 1

  digitalWrite(in2, LOW); //in2 diberi logika 0

  delay(1000); //Jarak waktu 1000 ms setelah input dieksekusi

}

5. Video [kembali]

6. Link Download [kembali]

    Download Rangkaian [disini]

    Download Listing Program [disini]

    Download Video [disini]

    Download Datasheet Arduino Uno [disini]

    Download Datasheet L293D [disini]

    Download HTML [disini]
